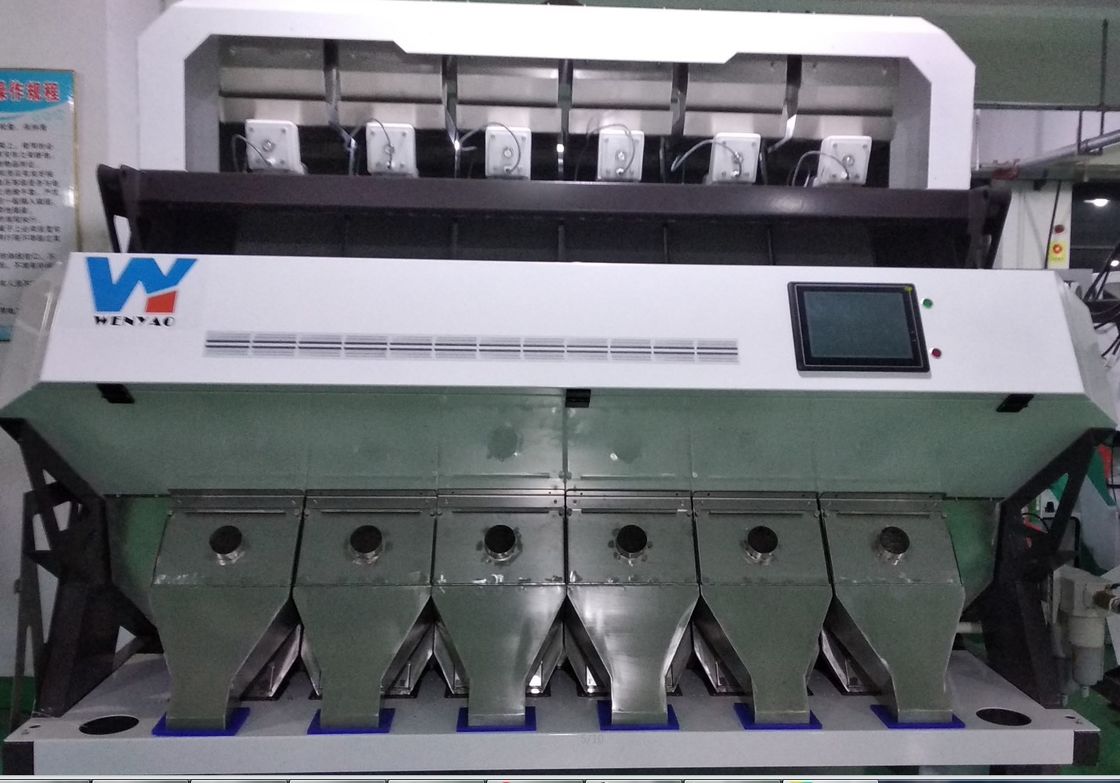

금속 이젝터 땅콩 기계, CCD 사진기 땅콩 색깔 분류기

CCD 색깔 사진기 땅콩 분류 기계를 가진 땅콩 색깔 분류하는 사람 기계

작동 원리

색상 분류기의 주요 구성 요소는 공급 호퍼, 진동 피더, 슈트, 광원, 배경 플레이트, CCD 렌즈, 배출 호퍼, 노즐, 공기 압축기, 공기 탱크 및 필터입니다.

급이 시스템

피딩 호퍼, 진동 피더, 슈트로 구성되어 있습니다.원료는 공급 호퍼에서 진동 피더로 들어간 다음 진동과 안내 메커니즘에 의해 일련의 연속 전류 라인으로 자동 배열되고 슈트에 의해 가속 된 후 일정한 속도로 감지 영역으로 떨어집니다.재료가 분류 캐비닛에 명확하게 있는지 확인합니다.Feeding System은 또한 원료를 공급하는 기능 외에 색상선별기의 용량을 제어한다. Feed hopper 유량조절판과 진동호퍼의 진동량 조절을 통해 색상의 출력을 제어한다. 단위 시간당 분류기를 실현할 수 있습니다.

광전자 시스템

광전자 시스템은 주로 LED 광원, 배경판, CCD 렌즈 및 관련 보조 장치로 구성된 색상 분류 기계의 핵심 부품입니다.광원은 테스트 중인 재료와 배경 플레이트에 안정적이고 균일한 조명을 제공합니다.CCD 렌즈는 측정 대상 물질의 반사광을 감지 영역에서 전기 신호로 변환합니다.배경 플레이트는 전자 제어 시스템에 대한 참조 신호를 제공합니다.

분류 시스템

분류 시스템은 분류 캐비닛, 노즐, 공기 공급 장치와 같은 액세서리로 구성됩니다.노즐 간격과 노즐 수는 색상 분류기의 정확도에 영향을 미치는 핵심 요소 중 하나라는 것이 실험적으로 입증되었습니다.

청소 시스템

세척 시스템은 실린더, 유리 세척 브러시 및 기타 구성 요소로 구성됩니다.일부 품목에는 색상 분류 과정에서 유리에 부착될 수 있는 먼지 및 기타 불순물이 포함되어 있기 때문입니다.먼지와 불순물이 창 유리에 부착되면 광전자 시스템은 오탐지와 같은 체인 체인 문제를 일으킬 수 있으며 이는 색상 분류 정확도와 캐리오버 비율에 영향을 미칩니다.

운영 체제

대형 화면 광각 터치 스크린은 고객을 위해 여러 색상 분류 모드를 사전 설정하는 데 사용됩니다.그리고 재료의 특정 조건에 따라 친숙한 인간-기계 인터페이스를 설정하여 편리하고 빠르게 조정할 수 있습니다.

색상 분류기 작동 원리:

작동 원리 CCD 색상 분류기 CCD 디지털 카메라를 재료로 채택한 신호 수집. 수집된 신호를 분석하고, 처리하고, 비교하여 재료의 가치 이상을 제거합니다.
그림과 같은 색상 선택 과정:

작업중인 색상 분류기, 진동기의 작용하에 재료의 피드 호퍼는 각 슈트에 균일 한 분포, 테스트에서 재료의 행방에 대한 CCD 신호, 재료에 부적합한 재료 또는 불순물이 발견되면, 호퍼의 결함 제품을 날려 버리는 시동 이젝터. (위 도표의 작업 과정에 대해서만 실제 재료가 우선합니다.)

색상 정렬의 예:

고객 사이트에서:
